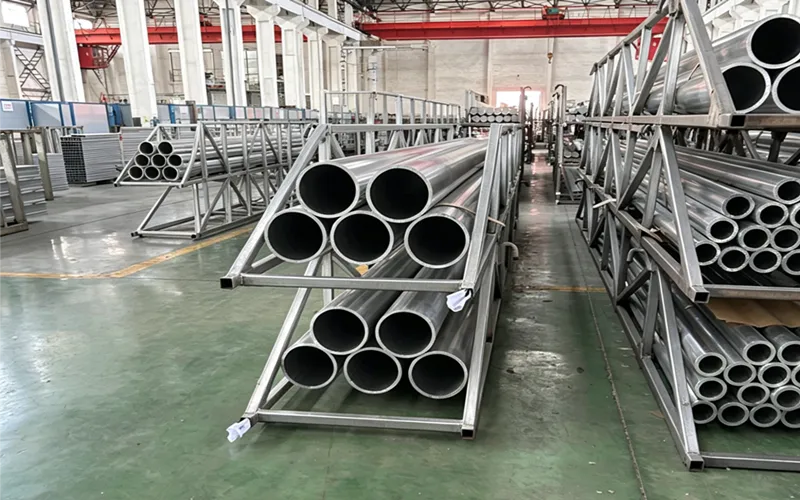

Tubo Colector de Aluminio 6101 para Subestaciones
- Diámetro exterior: 10–400 mm (0,375"–16")
- Espesor de pared: 1,0–50 mm (0,04"–2,0")
- Longitudes personalizadas de hasta 30 metros
- Certificado de Ensayo de Material (MTC)
Descripción
El tubo colector de aluminio 6101 es un tubo de aluminio conductor diseñado para conductores de barras rígidas en subestaciones, patios de maniobra, sistemas de distribución eléctrica y otras instalaciones eléctricas de alta corriente. Su diseño tubular ofrece un buen equilibrio entre conductividad eléctrica, resistencia mecánica, bajo peso y rigidez estructural, por lo que resulta adecuado para sistemas de barras rígidas aéreas en los que el conductor también debe soportar cargas mecánicas.
Tubo Colector de Aluminio 6101 – Medidas Estándar en Stock
| Propiedad | Especificación |
|---|---|
| Aleación | 6101 |
| UNS | A96101 |
| Norma | ASTM B317 / B317M |
| Temple | T6 / T61 / T63 / T65 |
| Tipo de producto | Tubo colector de aluminio / tubo de barra colectora |
| Diámetro exterior | 100–250 mm |
| Espesor de pared | 3–10 mm |
| Longitud | 1000–30.000 mm (hasta 98 ft) |
| Conductividad eléctrica | 52–56% IACS |
| Resistencia a la tracción | Aprox. 180 MPa |
| Forma | Tubo redondo |
| MTC | Disponible |
Las propiedades mecánicas pueden variar según el temple y el espesor de pared. Los valores finales están sujetos a la norma aplicable y a la condición de suministro acordada.
Aplicaciones del Tubo Colector de Aluminio 6101
El tubo colector de aluminio 6101 se utiliza como conductor eléctrico rígido en:
Subestaciones de alta tensión
Subestaciones aisladas en aire (AIS)
Patios de maniobra y equipos de conmutación exteriores
Sistemas de distribución eléctrica
Conexiones de generadores y transformadores
Sistemas de barras rígidas
Conexiones eléctricas de alta corriente
El diseño tubular de gran diámetro es adecuado para sistemas de barras de subestaciones en los que el conductor debe proporcionar conductividad eléctrica y, al mismo tiempo, mantener una rigidez mecánica adecuada en tramos relativamente largos.
Suministro y Procesamiento Personalizados
Suministramos tubos colectores de aluminio 6101 de acuerdo con la aleación, el temple, el diámetro, el espesor de pared, la longitud y la norma aplicable requeridos.
Las opciones de suministro incluyen:
Diámetro exterior: 10–400 mm (0,375"–16")
Espesor de pared: 1,0–50 mm (0,04"–2,0")
Longitudes estándar o personalizadas
Longitudes personalizadas de hasta 30 metros
Corte a medida
Inspección dimensional
Pruebas de conductividad eléctrica
Certificado de Ensayo de Material (MTC)
Embalaje personalizado para productos tubulares de gran longitud
Para proyectos de subestaciones, los clientes pueden proporcionar el diámetro, espesor de pared, longitud, temple, cantidad y requisitos de conductividad. Podemos suministrar el tubo colector de aluminio 6101 adecuado y organizar el procesamiento y la documentación requeridos.
