Tubo de Aluminio 6063 para Estructuras Fotovoltaicas

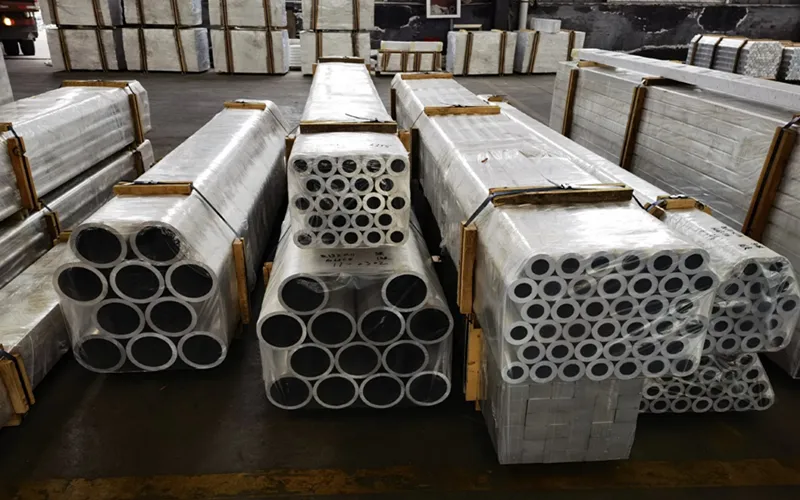

- Tubo redondo 6063:OD 10–300 mm

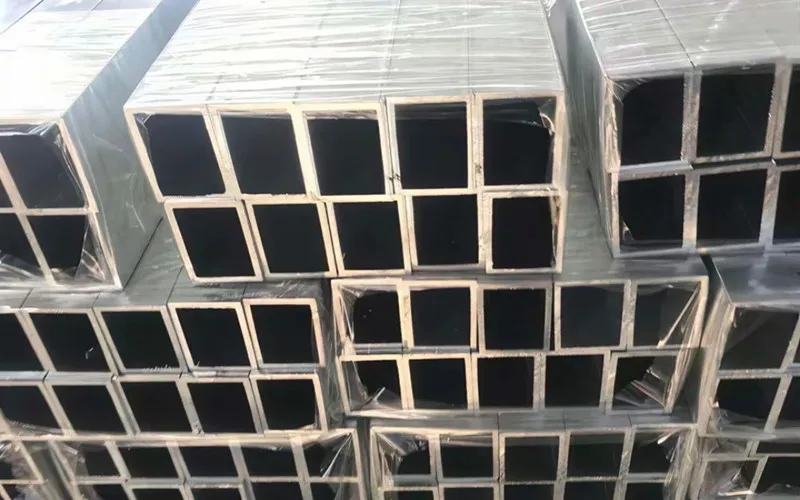

- Tubo cuadrado 6063:10×10–200×200 mm
- Tubo rectangular 6063:10×20–200×300 mm
- Longitud estándar:3.000–12.000 mm
Descripción
Suministramos tubos redondos, cuadrados, rectangulares y perfiles huecos de sección especial personalizados de aleación de aluminio 6063, adecuados para soportes fotovoltaicos, estructuras de montaje de módulos solares y otros componentes estructurales ligeros de aleación de aluminio.
La aleación de aluminio 6063 presenta buenas propiedades de extrusión, resistencia a la corrosión y capacidad para tratamientos superficiales, por lo que es adecuada para producir tubos de aluminio de diferentes tamaños y perfiles de sección compleja. Para cumplir con los requisitos estructurales de los soportes fotovoltaicos, podemos suministrar productos de secciones estándar, así como tubos de sección especial y perfiles huecos personalizados según planos.
Podemos proporcionar secciones personalizadas, corte a longitud, perforación, mecanizado CNC y tratamientos superficiales, para satisfacer las diferentes necesidades de procesamiento de las estructuras de instalación fotovoltaica.
Especificaciones de los tubos de aluminio 6063
| Forma del producto | Rango de dimensiones estándar | Espesor de pared | Longitud estándar |
|---|---|---|---|
| Tubo redondo 6063 | OD 10–300 mm | 0,8–20 mm | 3.000–12.000 mm |
| Tubo cuadrado 6063 | 10×10–200×200 mm | 0,8–15 mm | 3.000–12.000 mm |
| Tubo rectangular 6063 | 10×20–200×300 mm | 0,8–15 mm | 3.000–12.000 mm |
| Tubo de sección especial 6063 | Personalizado según plano | Según requisitos de diseño | Según requisitos |
| Aleación | 6063 | — | — |
| Temple | T5, T6 | — | — |
| Superficie | Mill Finish, anodizado, recubrimiento en polvo, etc. | — | — |
Dimensiones personalizadas: se pueden confirmar el diámetro exterior, las dimensiones laterales, el espesor de pared, la longitud y otros requisitos dimensionales según el dibujo de la sección, los planos del producto o las muestras. El rango real de suministro depende del diseño de la sección, el espesor de pared, la relación de extrusión y la cantidad del pedido.
Composición química de la aleación de aluminio 6063
El 6063 pertenece a las aleaciones de aluminio tratables térmicamente del sistema Al-Mg-Si y presenta buenas propiedades de extrusión, por lo que es adecuado para fabricar tubos, perfiles y perfiles huecos de secciones complejas.
La composición química típica es la siguiente:
| Elemento | Contenido (%) |
|---|---|
| Si | 0,20–0,60 |
| Fe | ≤0,35 |
| Cu | ≤0,10 |
| Mn | ≤0,10 |
| Mg | 0,45–0,90 |
| Cr | ≤0,10 |
| Zn | ≤0,10 |
| Ti | ≤0,10 |
| Al | Resto |
La composición química específica puede proporcionarse mediante el correspondiente certificado de material según la norma aplicable y los requisitos del cliente.
Propiedades físicas y mecánicas de los tubos de aluminio 6063
Propiedades físicas típicas
| Propiedad | Valor típico |
|---|---|
| Densidad | Aprox. 2,70 g/cm³ |
| Módulo de elasticidad | Aprox. 69 GPa |
| Conductividad térmica | Aprox. 200 W/(m·K) |
| Coeficiente de expansión térmica | Aprox. 23,5 × 10⁻⁶/K |
| Rango de fusión | Aprox. 615–655°C |
Propiedades mecánicas típicas del 6063-T5 / 6063-T6
| Temple | Resistencia a la tracción | Límite elástico | Alargamiento |
|---|---|---|---|
| 6063-T5 | Aprox. 175 MPa | Aprox. 145 MPa | ≥8% |
| 6063-T6 | Aprox. 205 MPa | Aprox. 170 MPa | ≥8% |
Las propiedades mecánicas específicas dependen de la sección del producto, el espesor de pared, la norma aplicable y el estado de suministro.
Características de los tubos de aluminio 6063
Buenas propiedades de extrusión
El 6063 presenta buenas propiedades de extrusión y puede utilizarse para fabricar tubos redondos, cuadrados, rectangulares y perfiles huecos de sección especial con secciones complejas, adecuados para componentes estructurales que requieren secciones personalizadas, como los soportes fotovoltaicos.
Buena resistencia a la corrosión
El 6063 presenta una buena resistencia a la corrosión en ambientes atmosféricos y es adecuado para estructuras de aleación de aluminio expuestas durante largos períodos a ambientes exteriores. Después de un tratamiento superficial adecuado, puede satisfacer además los requisitos de diferentes condiciones ambientales.
Buena calidad superficial
El 6063 es adecuado para tratamientos superficiales como el anodizado y el recubrimiento en polvo, y puede proporcionar una apariencia superficial relativamente uniforme, por lo que también se utiliza ampliamente en perfiles de aluminio extruido que requieren una buena calidad superficial.
Peso ligero
La densidad del aluminio es de aproximadamente 2,70 g/cm³, significativamente inferior a la del acero. Para las estructuras de instalación fotovoltaica, los perfiles de aluminio pueden ayudar a reducir el peso de la estructura y facilitar el transporte y la instalación en obra, siempre que se cumplan los requisitos de diseño.
Adecuado para diseños de secciones complejas
La extrusión de aluminio permite producir diferentes secciones huecas mediante matrices, por lo que el 6063 no solo puede utilizarse para tubos redondos y cuadrados estándar, sino también para fabricar tubos de sección especial personalizados con ranuras, estructuras de montaje o diseños multicámara.

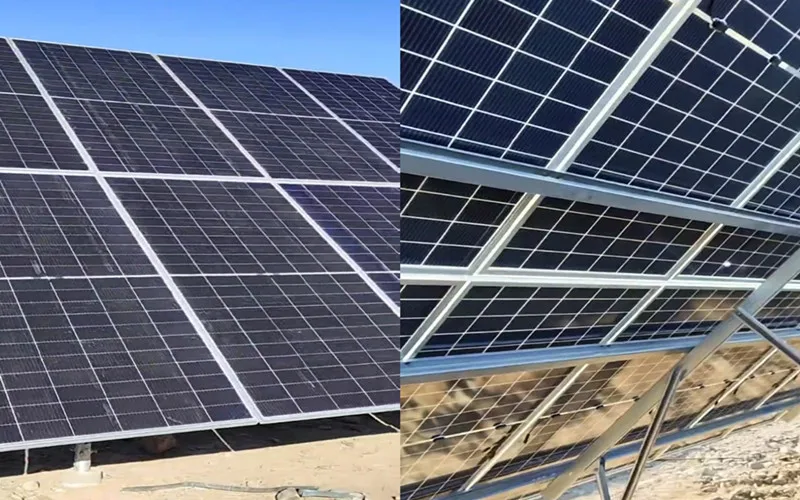

Aplicaciones de los tubos de aluminio 6063 en soportes fotovoltaicos
La aleación de aluminio 6063 se utiliza ampliamente en estructuras de instalación fotovoltaica que requieren peso ligero, resistencia a la corrosión y buenas propiedades de extrusión.
Según la sección del producto y los requisitos de diseño, los tubos de aluminio 6063 y los perfiles huecos de sección especial pueden utilizarse para:
· Solar mounting rails — Rieles de montaje fotovoltaico
· PV support profiles — Perfiles de soporte fotovoltaico
· Solar panel mounting structures — Estructuras de montaje de paneles solares
· Module support components — Componentes de soporte de módulos
· Aluminum structural tubes — Tubos estructurales de aluminio
· Solar carport structures — Estructuras de marquesinas solares
· Custom extruded structural profiles — Perfiles estructurales extruidos personalizados
Para los soportes fotovoltaicos, una de las ventajas del 6063 es que permite obtener diferentes estructuras de sección mediante el proceso de extrusión. Por ejemplo, los perfiles huecos con ranuras, nervios de refuerzo o estructuras de conexión pueden personalizarse según el método de instalación y el diseño estructural.
Suministro y procesamiento de tubos de aluminio 6063
Suministramos tubos redondos, cuadrados, rectangulares y perfiles huecos de sección especial personalizados de aluminio 6063, y podemos proporcionar diferentes tamaños y soluciones de procesamiento según los requisitos de los soportes fotovoltaicos y otras estructuras industriales.
Podemos proporcionar
· Suministro de dimensiones estándar
· Secciones personalizadas
· Corte a longitud
· Pedidos de lotes pequeños y grandes
· Personalización según planos o muestras
· Perforación
· Punzonado
· Mecanizado CNC
· Mecanizado de extremos
· Anodizado
· Recubrimiento en polvo
· Certificado de material (MTC)
Para tubos de aluminio 6063 no estándar o perfiles huecos de sección especial, se pueden proporcionar el dibujo de la sección, dimensiones, espesor de pared, longitud, aleación y temple, y cantidad estimada de compra. Con esta información, podemos confirmar la solución de suministro y procesamiento.
