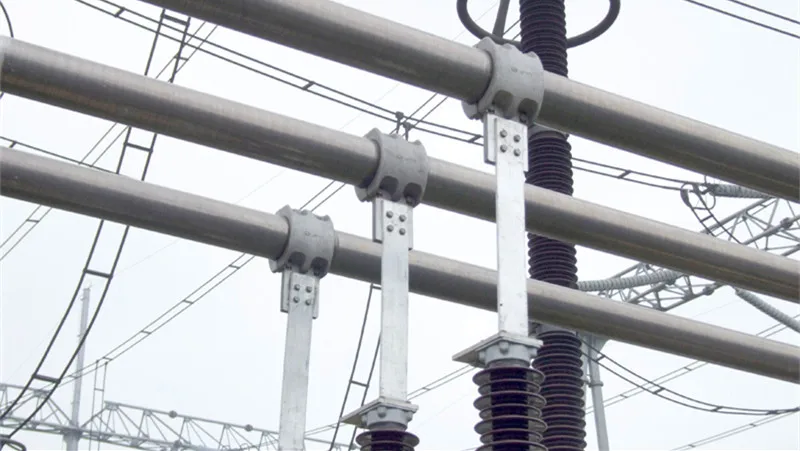

Tubo de Aluminio 1060 para Barras Colectoras en Subestaciones Eléctricas
- Diámetro Exterior:30–500 mm
- Espesor de Pared:3–15 mm
- Longitud:Hasta 15.000 mm
- Opciones de Longitud:Longitudes personalizadas disponibles
Descripción
El tubo de aluminio 1060 de alta conductividad se utiliza principalmente como barra colectora tubular en subestaciones eléctricas y sistemas de transmisión y distribución de energía. Con una conductividad eléctrica aproximada del 60% IACS, el aluminio 1060 ofrece una conducción eficiente de la corriente, bajo peso y buena resistencia a la corrosión.
Suministramos tubos de aluminio 1060 en los estados O y H18, con diámetros exteriores de 30 mm a 500 mm, espesores de pared de 3 mm a 15 mm y longitudes de hasta 15 metros. Se pueden suministrar dimensiones y longitudes personalizadas según los requisitos del proyecto.
Especificaciones del Tubo de Aluminio 1060 para Barras Colectoras
| Parámetro | Especificación |
|---|---|
| Aleación | Aluminio 1060 |
| Tipo de Producto | Tubo de Aluminio para Barras Colectoras / Barra Colectora Tubular |
| Estado | O, H18 |
| Conductividad Eléctrica | Aprox. 60% IACS |
| Diámetro Exterior | 30–500 mm |
| Espesor de Pared | 3–15 mm |
| Longitud | Hasta 15.000 mm |
| Opciones de Longitud | Longitudes personalizadas disponibles |
| Desviación de Longitud | +15 a +25 mm |
| Curvatura | m/L < 2,0 mm |
| Aplicación Principal | Subestaciones eléctricas y sistemas de barras colectoras tubulares |
Propiedades del Tubo de Aluminio 1060
| Propiedad | Valor Típico / Requisito |
|---|---|
| Contenido de Aluminio | ≥ 99,6% |
| Densidad | Aprox. 2,71 g/cm³ |
| Conductividad Eléctrica | Aprox. 60% IACS |
| Resistividad Eléctrica (20°C) | Aprox. 0,029 Ω·mm²/m |
| Coeficiente de Temperatura de la Resistencia Eléctrica | Aprox. 0,0042 /°C |
| Conductividad Térmica | Aprox. 230 W/(m·K) |
| Intervalo de Fusión | Aprox. 640–660°C |
| Coeficiente de Poisson | Aprox. 0,33 |
| Resistencia a la Tracción (H18) | ≥ 130 MPa |
| Resistencia a la Tracción (Estado O) | ≥ 70 MPa |
| Límite Elástico (H18) | ≥ 125 MPa |
| Límite Elástico (Estado O) | ≥ 29 MPa |
| Alargamiento (H18) | ≥ 6% (longitud de referencia de 50 mm) |
| Alargamiento (Estado O) | ≥ 43% (longitud de referencia de 50 mm) |
| Resistencia a la Corrosión | Buena en ambientes atmosféricos generales y agua dulce; debe evitarse la exposición prolongada a álcalis fuertes y ambientes húmedos que contengan cloruros. |
| Rendimiento Eléctrico | Adecuado para aplicaciones conductoras de alta conductividad, incluidas las barras colectoras tubulares. |
Los valores específicos de las propiedades se rigen por el Certificado de Ensayo del Material (MTC).
Suministro y Procesamiento Personalizados
Longitudes Personalizadas: Suministramos tubos de aluminio para barras colectoras de hasta 15 metros de longitud, con longitudes personalizadas según los requisitos del proyecto.
Desviación de Longitud: Se admite una desviación positiva de longitud de +15 a +25 mm.
Rectitud: La curvatura se controla a m/L < 2,0 mm para cumplir los requisitos de rectitud de las barras colectoras tubulares.
Aplicaciones del Tubo de Aluminio 1060 para Barras Colectoras
Los tubos de aluminio 1060 se utilizan principalmente en infraestructuras eléctricas donde se requieren conductores tubulares para la transmisión de corriente.
Subestaciones Eléctricas: Se utilizan como barras colectoras tubulares para conectar equipos eléctricos y formar parte de los sistemas de barras colectoras de las subestaciones.
Sistemas de Barras Colectoras de Alta Tensión: Se utilizan en configuraciones de conductores diseñadas según el nivel de tensión, la corriente nominal, las distancias eléctricas y los requisitos mecánicos del proyecto.
Transmisión y Distribución de Energía: Se utilizan en conjuntos de barras colectoras y conexiones conductoras de instalaciones eléctricas.
Proyectos de Conductores Tubulares Personalizados: Se suministran en diferentes diámetros, espesores de pared y longitudes para satisfacer los requisitos específicos de cada proyecto.
La selección de la aleación, el estado, las dimensiones y la configuración del conductor debe basarse en la capacidad de corriente requerida, el aumento de temperatura, las cargas mecánicas, las condiciones de instalación y las normas eléctricas aplicables.
